工業自動化生產體系中，流體介質的通斷與流量調節直接影響工藝流程的穩定性與產品質量。電動球閥執行器作為實現這一控制功能的核心設備，通過電能驅動與精密機械配合，完成對流體通路的自動化管控。明晰其工作原理，是保障設備穩定運行、優化控制精度、降低運維成本的重要前提。

結構組成：協同運作的精密體系

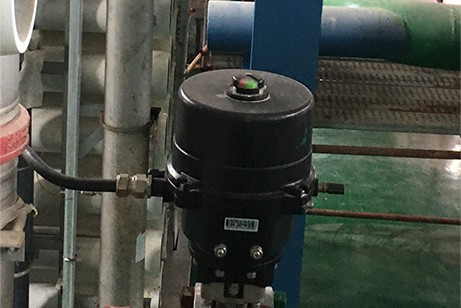

電動球閥執行器主要由電動執行器和球閥本體兩大部分構成。電動執行器作為核心驅動部件，通常包含電動機、減速器、行程控制裝置、行程控制模塊以及限位開關等組件。電動機負責將電能轉化為機械能，為整個執行器提供動力源；減速器則用于降低電動機的轉速，同時增大輸出扭矩，以滿足驅動球閥的力矩需求；行程控制裝置和行程控制模塊相互配合，能夠精準控制執行器的行程，確保閥門在規定范圍內運動；限位開關用于感知閥門的開啟和關閉位置，起到保護和定位作用。

球閥本體部分則由閥體、閥芯、密封圈等關鍵部件組成。閥體為整個閥門提供結構支撐，內部通道呈球形設計；閥芯作為控制流體通斷和流量調節的關鍵元件，通過旋轉實現不同的工作狀態；密封圈安裝在閥芯與閥體之間，起到良好的密封作用，防止介質泄漏。

工作原理：多環節協同實現精準控制

信號接收與轉化：電動球閥執行器工作的第一步，是接收來自外部控制系統的控制信號。這些信號可以是模擬量信號，如常見的4-20mA電流信號、0-10V電壓信號等，也可以是數字量的ON/OFF開關信號。執行器內部的電路系統會迅速將接收到的控制信號進行轉化，將其轉變為能夠驅動電動機工作的驅動信號，從而為后續的動力輸出環節做好準備。

動力輸出與傳動：當電動機接收到驅動信號后，便開始運轉工作。電動機輸出的高速旋轉運動，首先傳遞至減速器。經過減速器的減速增矩作用，輸出的轉速降低，而扭矩大幅增大，以滿足驅動球閥閥芯的實際需求。減速后的動力通過傳動軸等傳動部件，傳遞至球閥的閥桿。閥桿與閥芯緊密相連，進而帶動閥芯進行旋轉運動。

閥芯旋轉與閥門狀態控制：隨著閥桿的轉動，閥芯在閥體內進行旋轉。當閥芯旋轉至特定角度，使得閥芯上的通孔與閥體的通道完全對齊時，閥門處于開啟狀態，流體能夠順暢通過閥體通道；而當閥芯旋轉至通孔與閥體通道垂直時，閥門則處于關閉狀態，流體的流通被阻斷。在需要對流體流量進行調節的工況下，通過精確控制閥芯的旋轉角度，改變閥芯與閥體通道之間的流通面積，從而實現對流體流量的精準調節。

位置反饋與保護機制：為了確保閥門的工作狀態能夠實時反饋給控制系統，電動球閥執行器通常配備有位置傳感器。位置傳感器能夠實時監測閥芯的位置，并將該位置信息反饋給控制系統?？刂葡到y根據反饋信號，判斷閥門的實際工作狀態是否與預設狀態一致，從而實現對閥門的精確控制與調節。

此外，限位開關在執行器工作過程中發揮著重要的保護作用。當閥芯旋轉至開啟或關閉的極限位置時，限位開關被觸發，隨即向控制系統發送信號，控制系統接收到信號后，立即控制電動機停止運轉，防止因過度旋轉而對閥門造成損壞，有效保障了設備的安全穩定運行。

電動球閥執行器憑借精密的結構設計和科學的工作原理，實現了對閥門的自動化、精準化控制，在工業生產的各個領域都發揮著不可或缺的作用。深入了解電動球閥執行器的工作原理，有助于人們在實際應用中更好地選型、安裝、調試與維護這一設備。
